Programmateur d'Eeprom 1/1
Programmateur de type "Pierre COL" sur port parallele
Je vous présente ici un programmateur de mémoires IIC , dont le schéma et les softs de programmation m'ont été fournis par Pierre COL.
Le web a beau contenir des tripotées de programmateurs divers, il manque toujours quelque chose ... :o( Ou alors c'est irréalisable avec des moyens simples :o(
Ce programmateur n'est pas une révolution, il est tout simplement réalisable avec les outils classiques dont disposent les amateurs d'électronique.
Le soft est quant à lui un réel bonheur: Simple, facile d'utilisation, il contient aussi le schéma électrique, c'est tout bonnement trés bien pensé !!! Un grand Merci à Pierre COL !!!Dans cette page, vous trouverez donc, je l'espére, votre bonheur !! :o)

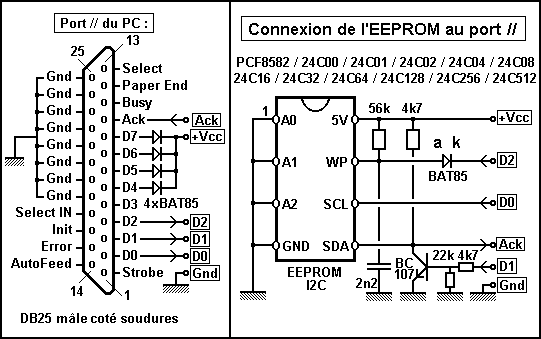

(1) Le schéma électrique complet
aucune alimentation externe est n'est nécessaire.Un support 8 broches est disponible sur la carte: Il supporte les 24CXX

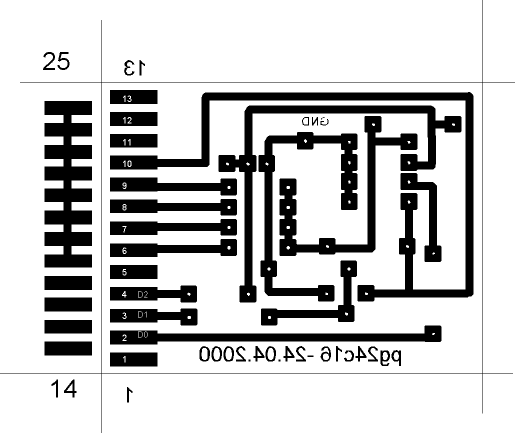

(2) Le typon, et la vue des composants classiques
(3) Une photo de la carte cablée

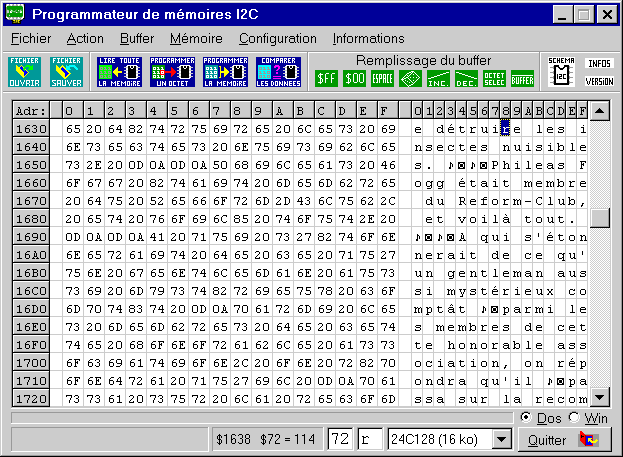

Dés que j'ai trouvé un appareil photo numérique !! :o)(4) Le soft de programmation:
C'est eeprom32.exe dont le concepteur est Pierre COL
Vous pouvez le
télécharger à l'adresse suivante:
http://col2000.free.fr/
Pour tous les détails concernant le soft: Contactez l'auteur !!! :o)
