Ajout d'une fiche jack stereo 3.5mm sur l'entrée auxilliaire d'un Autoradio
RD4
Le but de ce raccordement: Disposer d'une fiche jack stereo
3.5mm,
afin de raccorder un lecteur MP3 sur l'autoradio existant.

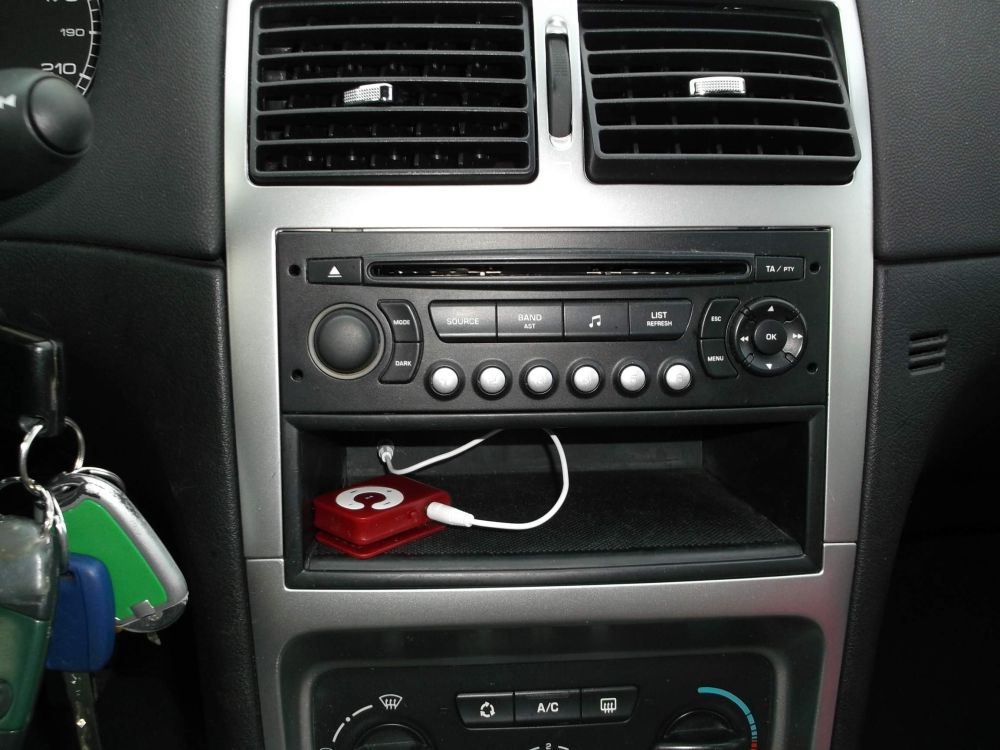

Voilà à quoi çà ressemble une fois
que c'est fini ...
NB : Dans notre cas l'autoradio est posé sur une 307
de 2005
L'ensemble des informations détaillées ci dessous
a pu être établi grace à cette notice : Téléchargement
PDF
Nous vous conseillons de la télécharger &
imprimer.
Cette notice est celle d'un Kit vendu chez PSA.
Pour les non experts ce kit sera trés facile à
vous procurer, sa référence est Kit 9706.AG
Le montage détaillé ci dessous est une variante,
conception personelle, plus pratique mais surtout moins onéreuse :o)
Avant de poser le Kit

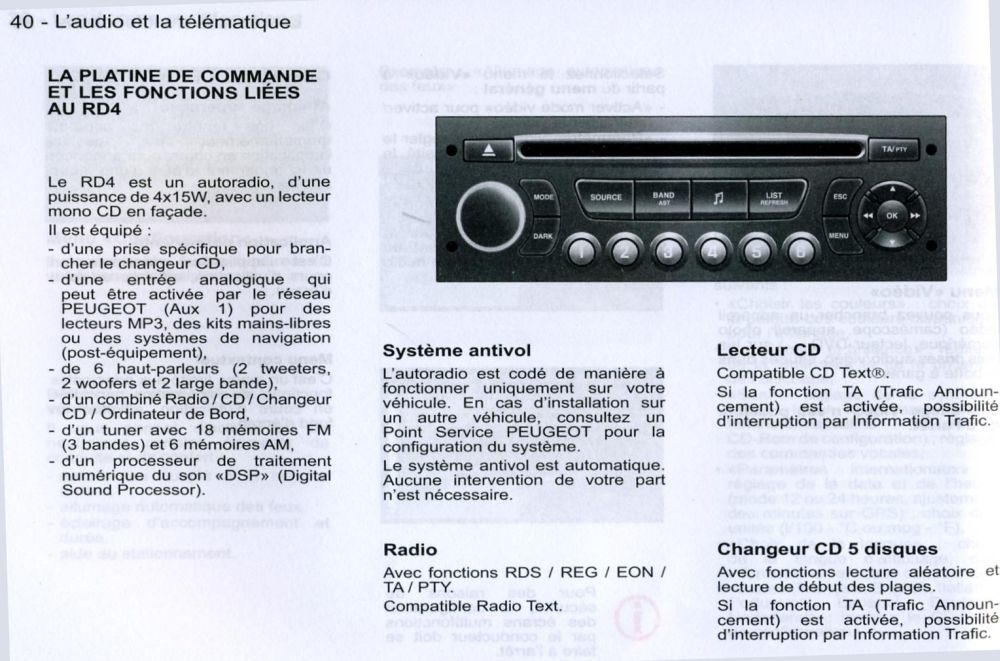

Il vous faudra au préalable (faire) activer l'entrée
auxilliaire de votre auto radio :
Par défaut la touche source ne permet d'accéder
qu'au Tuner et au CD (AUX1 n'est pas disponible)
Réalisation du cable de raccordement ...
Coté autoradio : J'ai pris ce que j'avais sous la main
: Un connecteur He10 2*5 points
( Il aurait fallu 2*6 points )

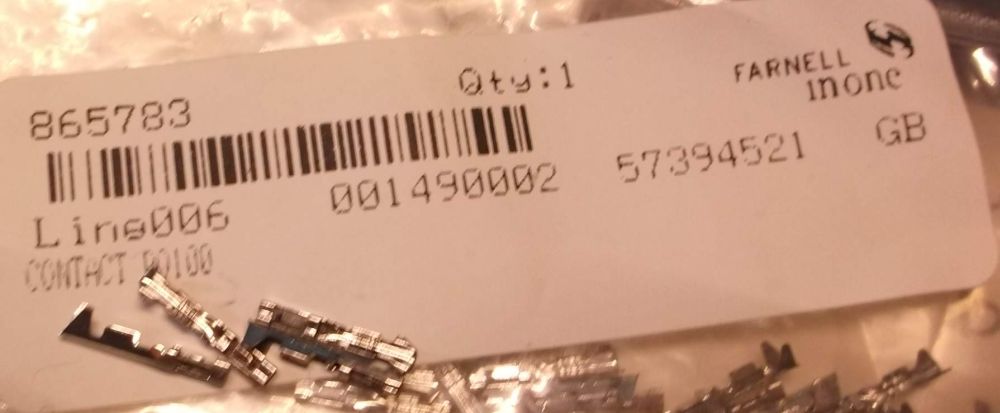

Idem pour les pignolles j'ai pris ce que j'avais sous la main
( Elles ne correspondaient pas à mon connecteur je les
ai donc collées !!)
Certaines personnes soudent directement sur les pignolles de
l'autoradio ... pourquoi pas ...

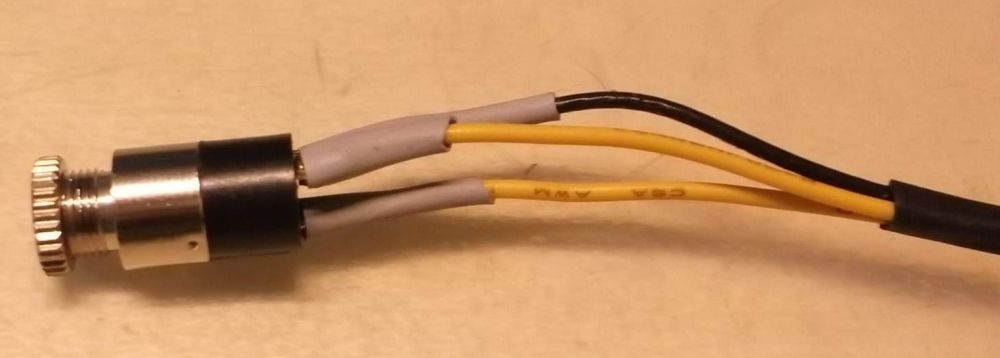

Une embase jack 3.5mm femelle stéréo coté
lecteur MP3.
Celle ci sera raccordée (aprés perçage)
au fond du vide poche situé sous l'autoradio.

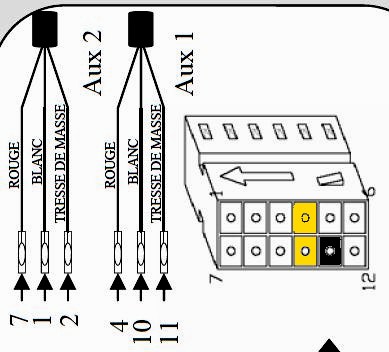

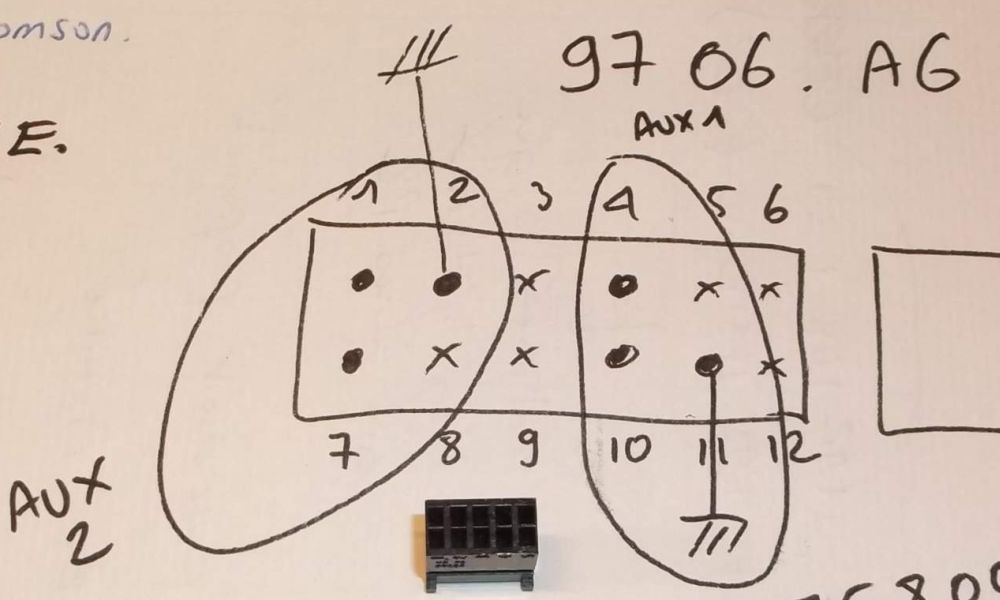

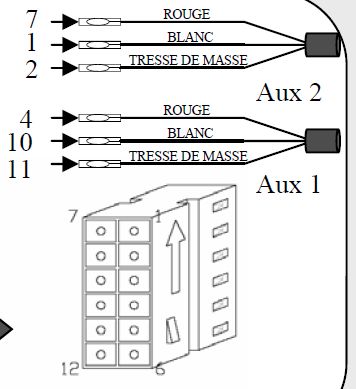

( Le connecteur est vu du coté de l'insertion de cable)

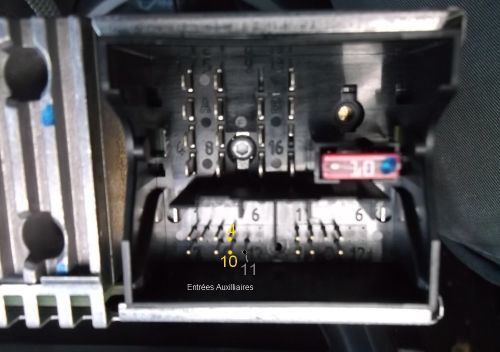

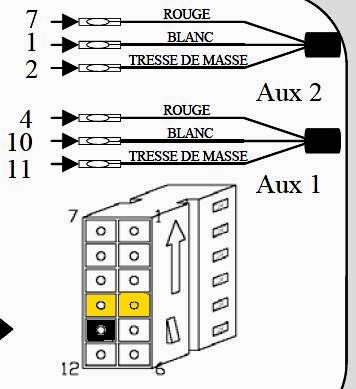

Dans mon cas je me raccorde AUX1 donc les pignolles sont les
4,10,11
Le coté insertion de cable est ensuite noyé dans
la colle à chaud afin de maintenir les pignolles à leur place.
Extraction du bouchage et de l'autoradio
D'abord retirer le bouchage : Trés facile à enlever,
il est simplement emboité, il suffit de passer la main , et l'extraction
est aisée.

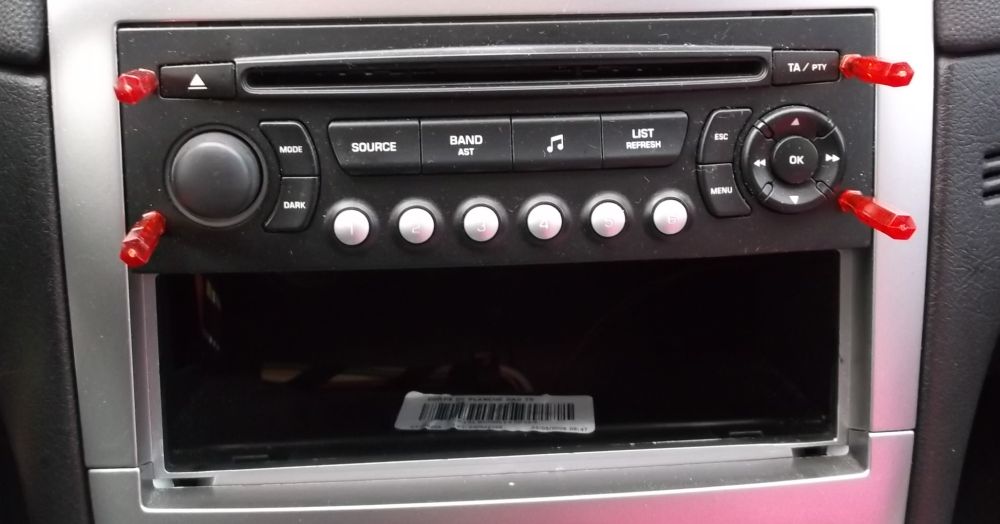

Autoradio : 4 Petits tournevis a glisser dans les 4 trous,
et hop y'a plus qu'à tirer ...

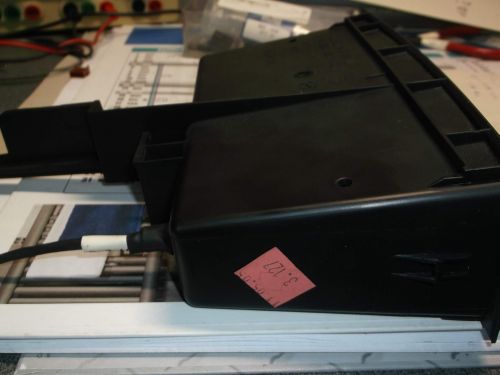

Perçage du bouchage situé sous l'auto radio

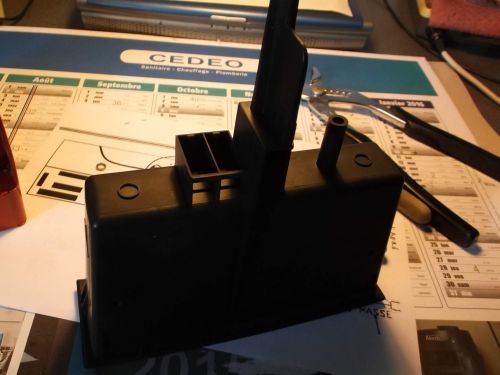

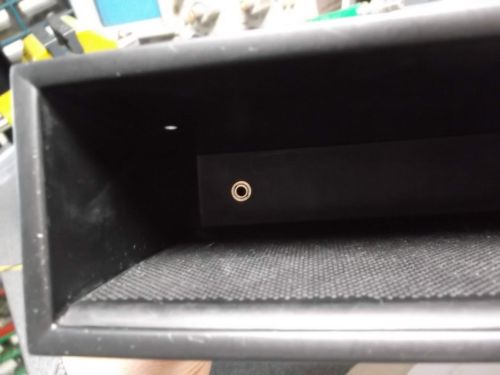

Un simple petit trou percé au fond du bouchage et ...

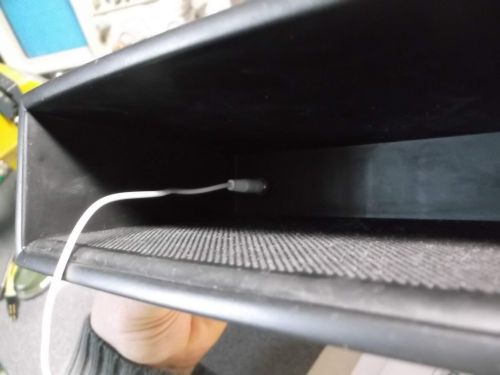

Le jack est posé ...
Si la réalisation du cable vous rebute ...

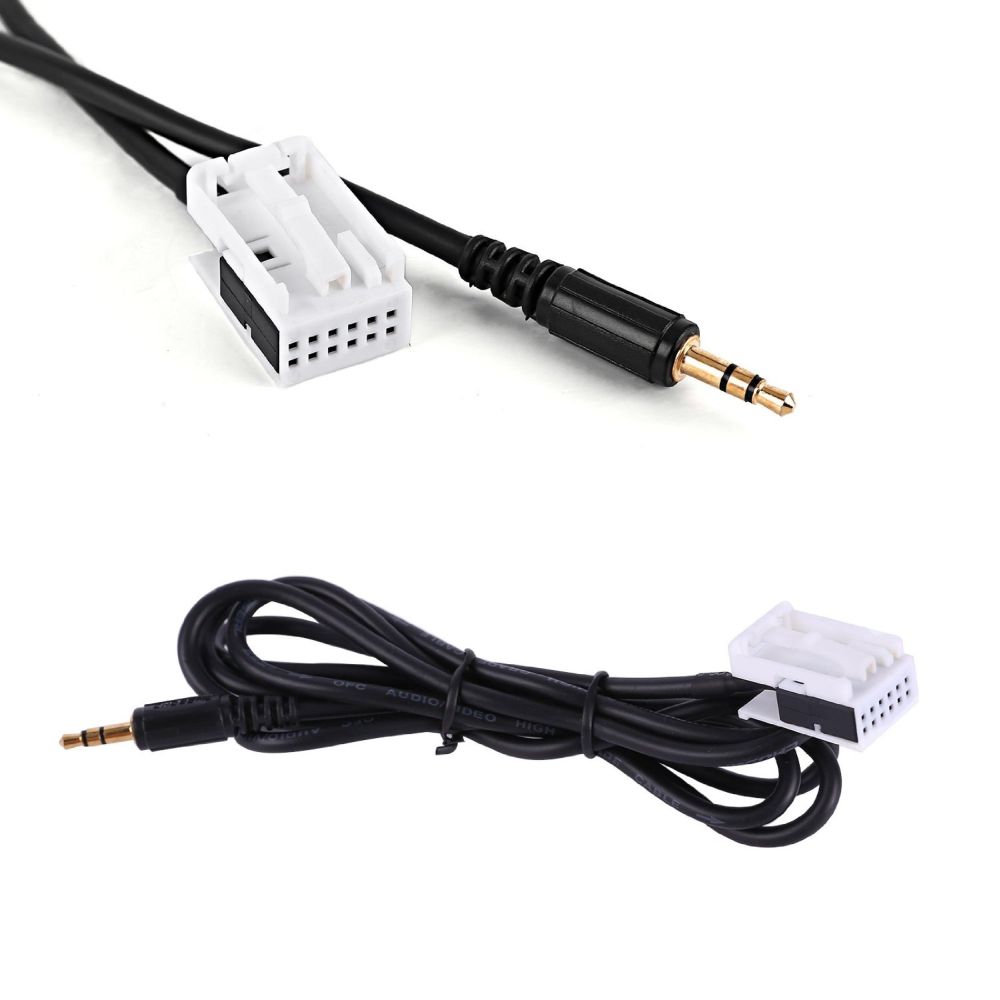

On trouve un cable tout fait sur Amazon :

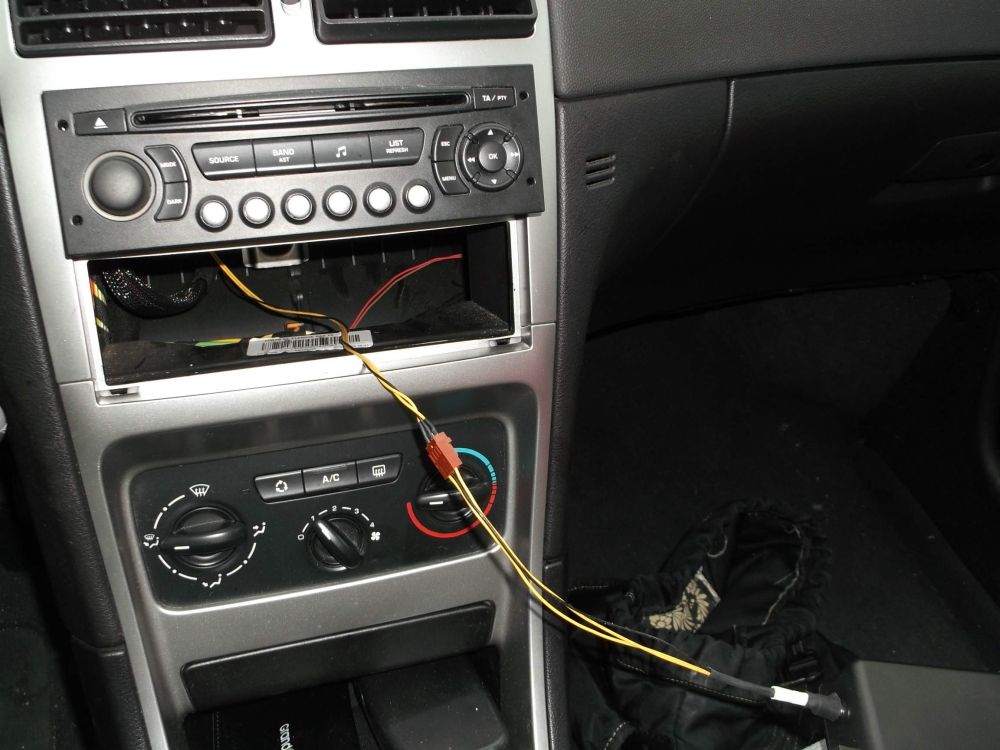

Pose du cable sur la voiture ...

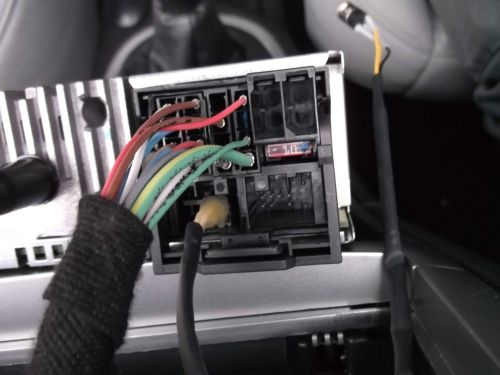

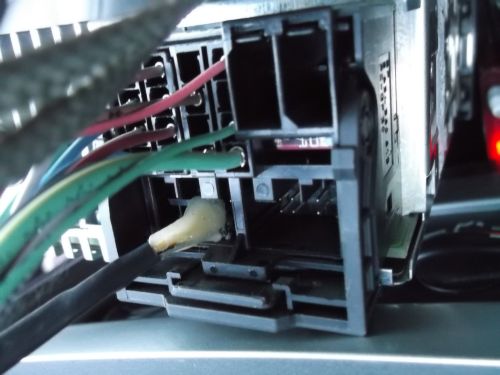

Reste plus qu'à poser le connecteur sur le HE10 de gauche
...
(cF repéres 4,10 et 11)
Bon c'est sûr il y a plus joli ... :o)

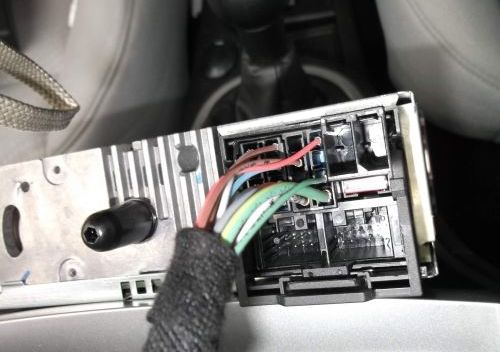

On referme le tout ...
Au préalable on essaye tout de même si çà
fonctionne ...
Vu les niveaux de sortie classiques des MP3, il sera certainement
nécessaire de mettre le volume du lecteur à fond:
But = Atteindre un niveau le plus proche possible du 0dB (
= 2.5V Càc)
Ci dessus on voitun connecteur 4 points intermédiaire,
juste destiné à faciliter l'adjonction d'un
éventuel (pré-)amplificateur ...
C'est fini ... ...
Au 1er essais le son ne vous semblera pas forcément
trés bon : Ne pas hésiter à ajuster les aigus, graves même
si celà a déja été fait:
L'entrée AUX1 semble en effet disposer d'un réglage
indépendant des autres sources ...
Bon amusement ...
