Réception TNT - A Tourcoing ( 59 )
Janvier 2016 ...
Suite aux perturbations de décembre 2015, et suite à
une fausse alerte ( emetteur défaillant, et non antenne de réception),
une meilleure solution a été appliquée:

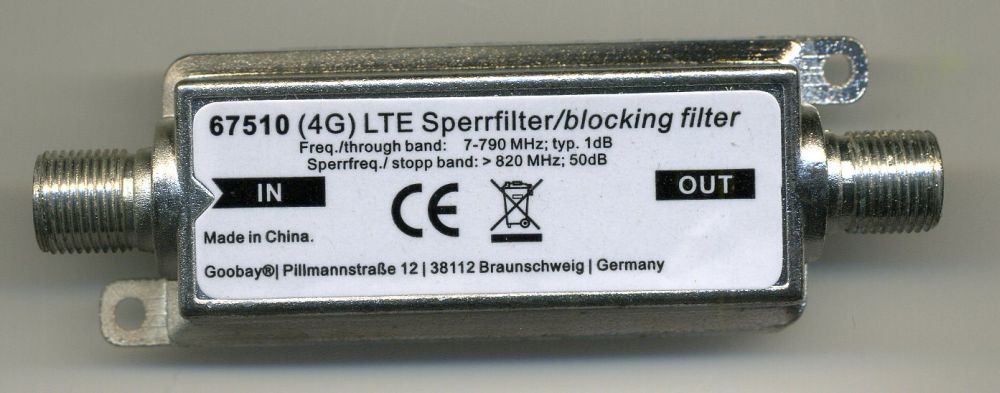

Des filtres 4G-LTE ont été ajoutés :

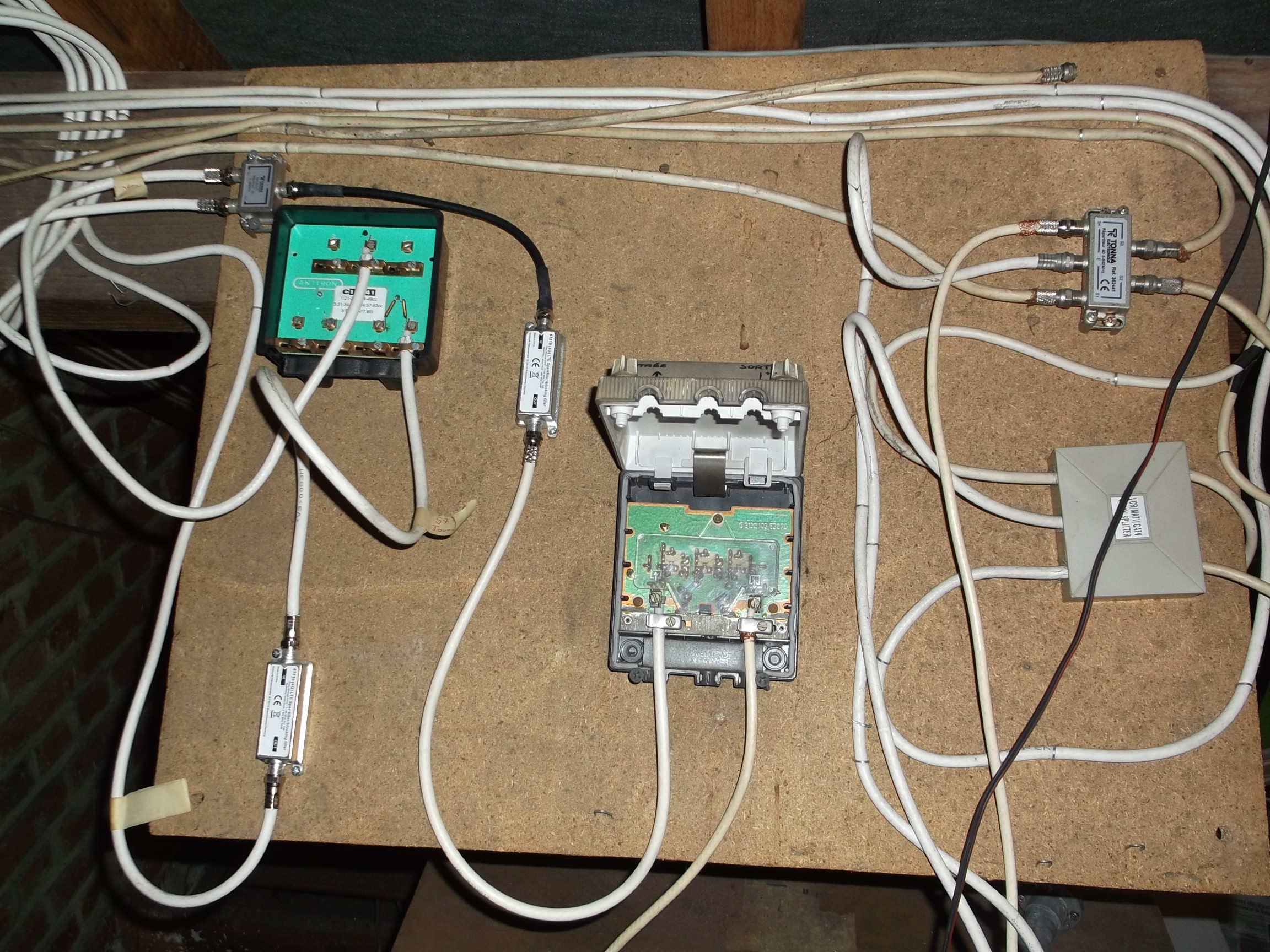

Voilà à quoi ressemble désormais l'installation
...

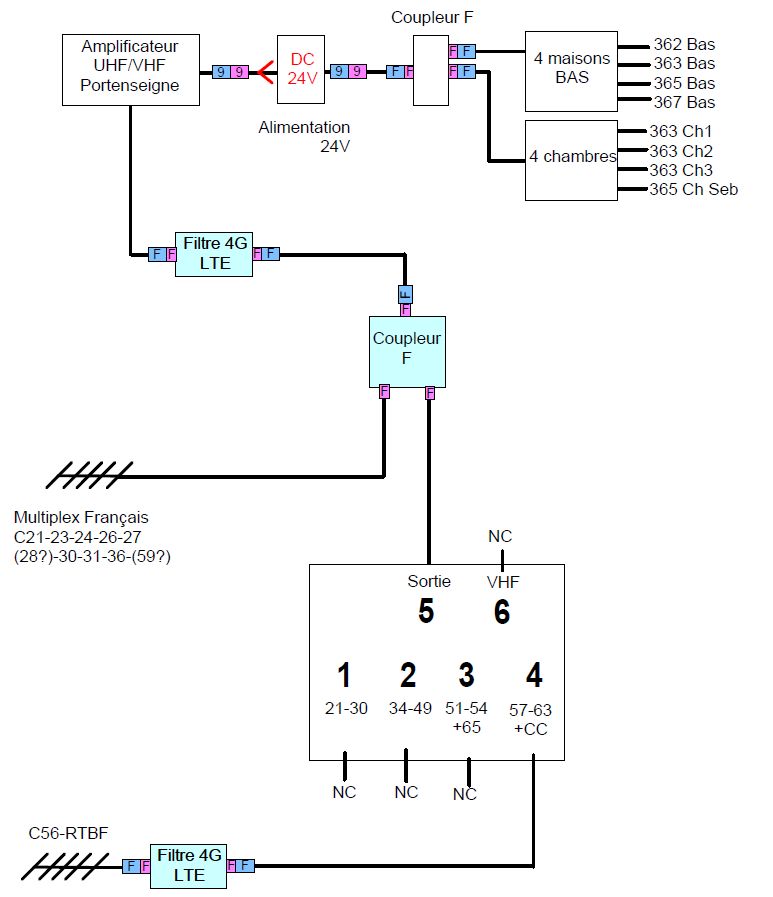

Le schéma de l'installation ...
Tout en bas : le filtre
LTE a été cascadé avec l'antenne RTBF.
J'ai fait le choix d'oter l'ampli qui était sur cette
antenne afin de sécuriser l'installation au maximum
(pas forcément nécessaire mais prudent tout de
même car l'atténuation des 50dB n'est atteinte qu'au delà
des 820MHz...)
Un second filtrage (coupleur d'origine) élimine ensuite
les saloperies éventuelles qui pourraient encore trainer dans la bande
(But = Ne pas perturber les canaux de Bouvigny et Wattignies)
Juste au dessus l'antenne orientée vers Bouvigny a été
couplée directement au multiplex RTBF,
le fait d'avoir strappé l'ampli permet de réhausser
le C36 qui était précédemment filtré (Grand Lille
TV)
( Mais aussi de laisser passer le C59, mais, est-ce une erreur
de documentation ou, y a-t il eu un changement:
Je n'ai rien observé sur le C59, mais le R8
qui vire la 4G éventuellement reçue par lantenne
orientée vers Bouvigny ( rien pour l'instant)
et qui assure aussi un dernier nettoyage de l'ensemble du multiplex:
Bye bye la 4G LTE saturante.
Encore au dessus : Un ampli large bande de ... 30dB !!!
Il est vieux de plus de .. 36 ans, et fonctionne bien mieux
que tous ses concurrents actuels:
Y'a pas à dire la vieille technologie à transistors
traverse les époque :o)

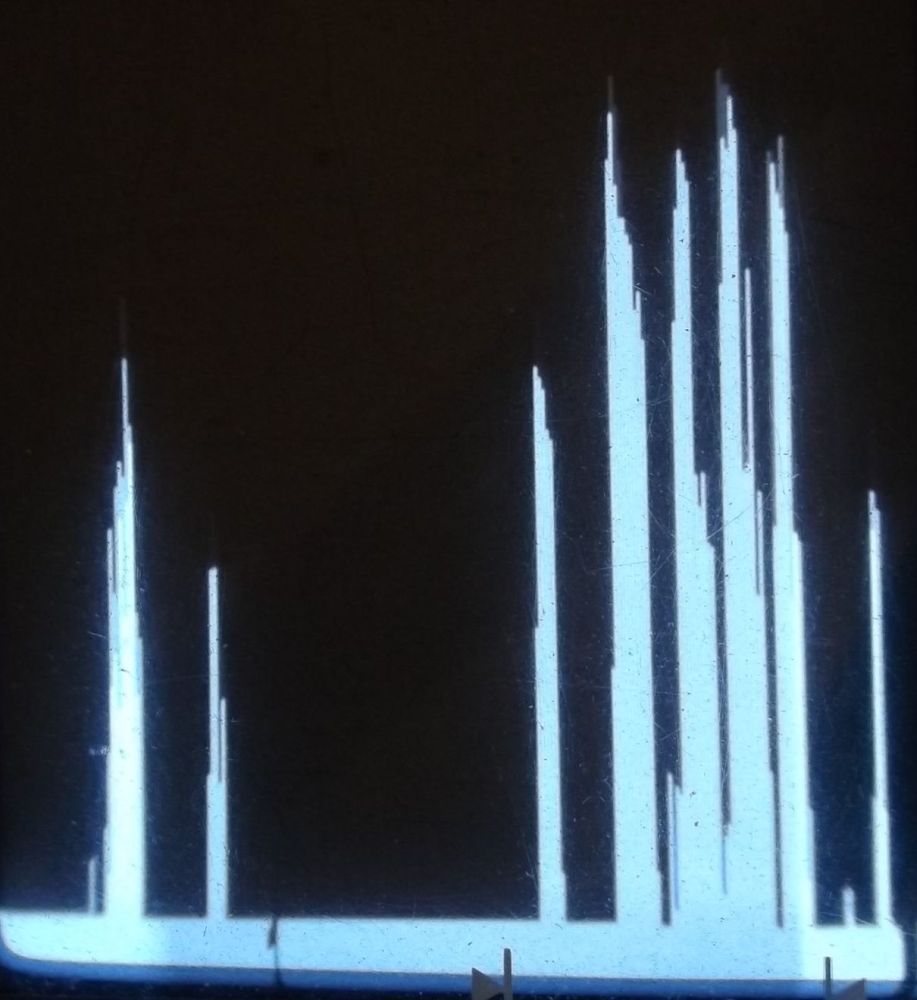

Le spectre issu du multiplex ...
1ere bosse = La 4G LTE qui nous a posé probléme:
Il en reste mais le signal n'est plus au dessus de tous les autres ...
2e Bosse = Le canal 56 du multiplex RTBF, emetteur de tournai.
3e Bosse = Le canal 36 emetteur de Wattignies (ce canal était
précédemment filtré)
4e 5e 6e 7e bosse = Les canaux de Bouvigny (et également
sur le C22 un résidu des chaines flamandes ...)

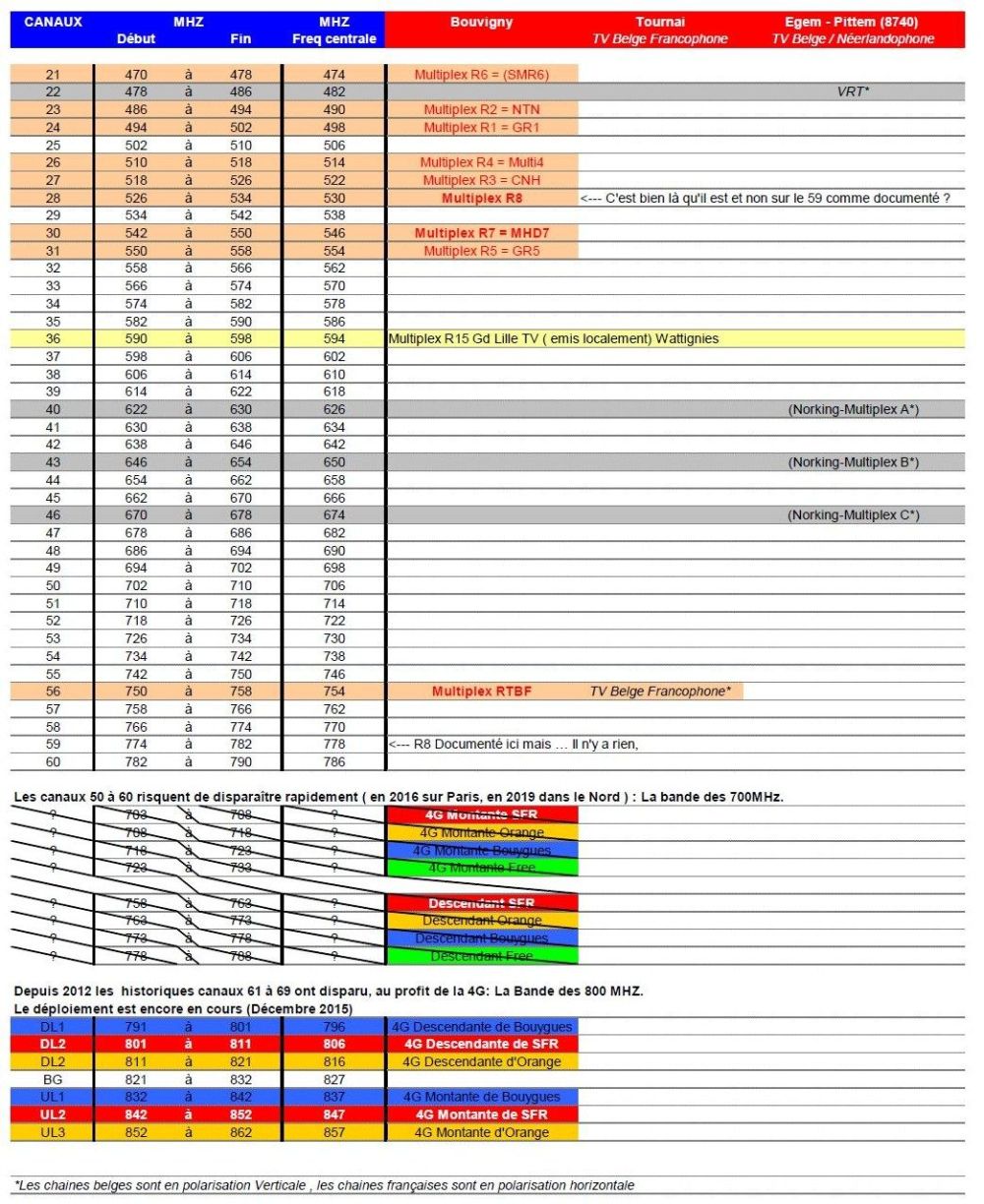

A noter qu'il y a un canal 28, étonnement documenté
nulle part : C'est le R8, serait ce celui du mont des cats ??
Attendons maintenant le 5 avril 2016 ... :o)
